由两种不同材料的双折射晶体组成，由于两种材料的色散不一样，因此可以在很宽的波长范围内实现较为均匀的相位延迟。由于消色差波片对波长的响应均匀平坦，所以可以用于可调谐激光器、多波长激光系统和其他宽带光源产品中。
文章指路→【如何选择波片】
|
技术指标 |
|
|
材料 |
石英晶体和MgF2晶体 |
|
透过波前 |
λ/8@633nm |
|
尺寸公差 |
+0.0,-0.1 |
|
延迟精度 |
λ/100 |
|
平行度 |
<1 arc second |
|
光洁度 |
40/20 |
|
有效口径 |
中心90% |
|
增透膜 |
Ravg>1.5% @中心波长 |
|
标准波长 |
VIS 465-650nm,NIR650-1100nm,IR1000-1750m, |

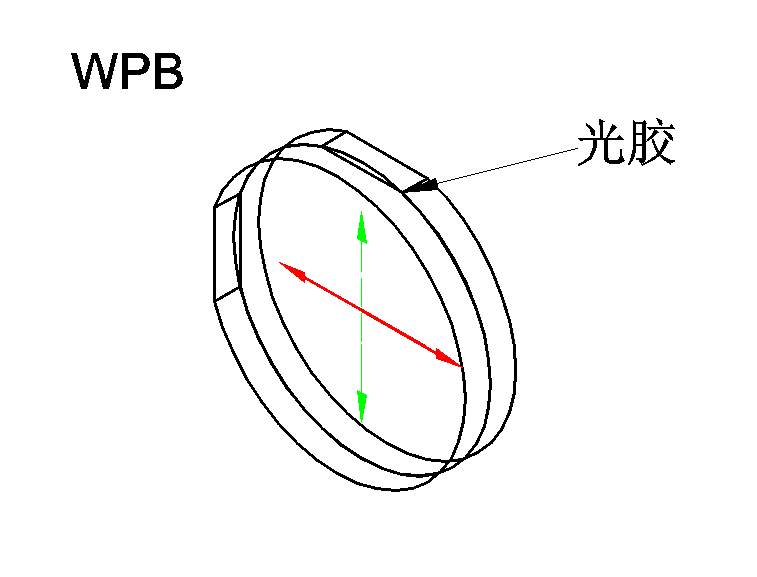

3.1光胶型消色差波片
|
1/4波长 |
1/2波长 |
直径 (mm) |
|
WPB210Q |
WPB210H |
10.0 |
|
WPB212Q |
WPB212H |
12.7 |
|
WPB215Q |
WPB215H |
15.0 |
|
WPB220Q |
WPB220H |
20.0 |
|
WPB225Q |
WPB225H |
25.4 |
|
WPB230Q |
WPB230H |
30.0 |
3.2空气隙型消色差波片（带支架）
|
1/4波长 |
1/2波长 |
有效口径 (mm) |
支架外径 (mm) |
|
WPB510Q |
WPB510H |
10.0 |
12.7 |
|
WPB512Q |
WPB512H |
12.7 |
25.4 |
|
WPB515Q |
WPB515H |
15.0 |
25.4 |
|
WPB520Q |
WPB520H |
20.0 |
25.4 |
|
WPB525Q |
WPB525H |
25.4 |
30.0 |
|
WPB530Q |
WPB530H |
30.0 |
38.1 |
